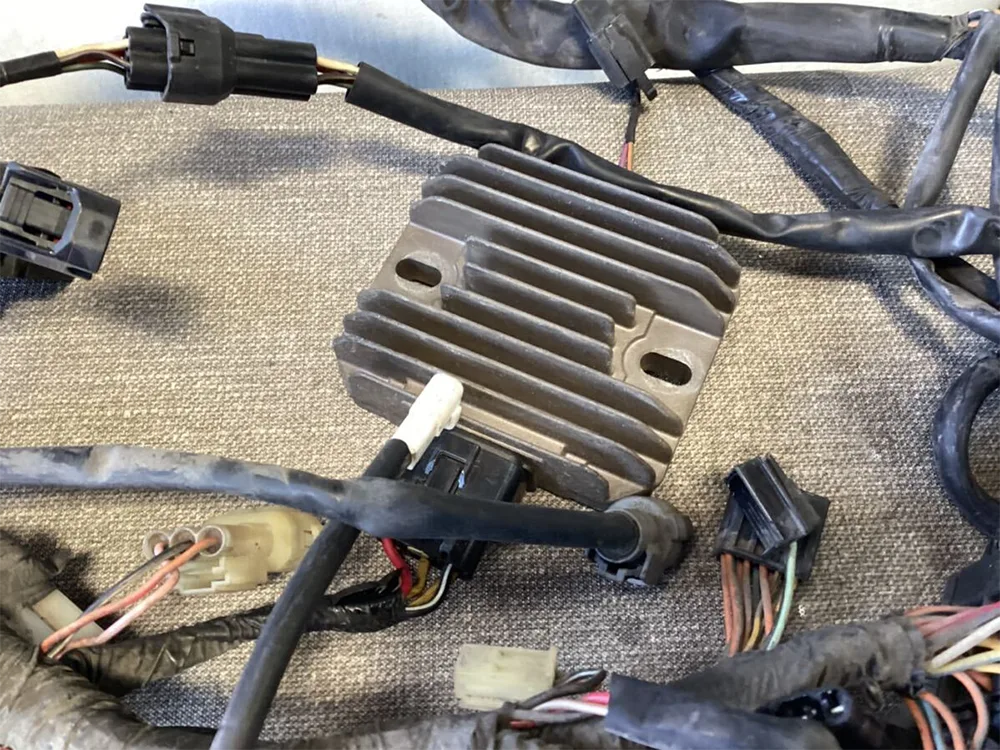

GY6-125 মোটরসাইকেল রেকটিফায়ার

GY6-125 মোটরসাইকেল রেকটিফায়ার, যাকে রেকটিফায়ার রেগুলেটরও বলা হয়, এটি ইঞ্জিন পাওয়ার সাপ্লাই সিস্টেমের "পাওয়ার সেন্টার", যা চৌম্বকীয় মোটর এবং ব্যাটারির সাথে একত্রে পাওয়ার সাপ্লাই ত্রিভুজ সিস্টেমকে আকার দেয়। এর প্রধান ফাংশন দুটি মূল অংশে প্রতিফলিত হয়:

সংশোধনী রূপান্তর:

চৌম্বকীয় মোটরের অপারেশন দ্বারা উত্পন্ন বিকল্প কারেন্ট (এসি) বর্তমান দিকের পর্যায়ক্রমিক পরিবর্তন এবং বড় ভোল্টেজ ওঠানামার বৈশিষ্ট্য রয়েছে, যা সরাসরি অন-বোর্ড সরঞ্জামগুলিতে শক্তি সরবরাহ করতে পারে না। GY6-125 মোটরসাইকেল রেকটিফায়ারে একটি বিল্ট-ইন ব্রিজ রেকটিফায়ার সার্কিট রয়েছে, যা সাইন ওয়েভ এসিকে চারটি ডায়োডের একমুখী পরিবাহী বৈশিষ্ট্যের মাধ্যমে ইউনিডাইরেকশনাল পালসেটিং ডিসি-তে কাটে। এই প্রক্রিয়াটি কারেন্টের জন্য একটি "ওয়ান-ওয়ে ভালভ" ইনস্টল করার মতো, এটি নিশ্চিত করে যে কারেন্ট সবসময় একই দিকে প্রবাহিত হয়। একটি উদাহরণ হিসাবে 50Hz এসি পাওয়ার গ্রহণ করে, সংশোধন করার পরে, এটি প্রতি সেকেন্ডে 100 স্পন্দন সহ একটি DC শক্তি গঠন করে, যা DC ডিভাইসগুলির জন্য অভিযোজিত শক্তি প্রদান করে যেমন গাড়ির অডিও এবং যন্ত্র প্যানেলগুলি।

ভোল্টেজ স্থিতিশীলতা সুরক্ষা:

বিভিন্ন অপারেটিং অবস্থার অধীনে, মোটরসাইকেলের চৌম্বকীয় মোটরের আউটপুট ভোল্টেজ গুরুতর ওঠানামা প্রদর্শন করে। নিষ্ক্রিয় অপারেশন চলাকালীন, ভোল্টেজ 12.5V এর মতো কম হতে পারে, যা ব্যাটারির ফ্লোট চার্জিং প্রয়োজনীয়তা পূরণ করা কঠিন করে তোলে; উচ্চ গতিতে গাড়ি চালানোর সময়, সর্বোচ্চ ভোল্টেজ 100V-এর উপরে পৌঁছতে পারে, যা একটি 12V ব্যাটারির নিরাপদ পরিসীমা অতিক্রম করে৷ GY6-125 মোটরসাইকেল রেকটিফায়ার PWM (Pulse Width Modulation) প্রযুক্তির মাধ্যমে গতিশীলভাবে আউটপুট ভোল্টেজ সামঞ্জস্য করে। যখন ভোল্টেজ 14.8V এর থ্রেশহোল্ড অতিক্রম করে, তখন অতিরিক্ত শক্তি ছেড়ে দিতে শান্ট সার্কিটটি অবিলম্বে সক্রিয় করুন; যখন ভোল্টেজ 13.5V এর নিচে থাকে, তখন চার্জিং দক্ষতা উন্নত হয়। এই প্রক্রিয়াটি শুধুমাত্র কার্যকরভাবে লিড-অ্যাসিড ব্যাটারি প্লেটের সক্রিয় উপাদানকে রক্ষা করে না, অতিরিক্ত চার্জিং এবং বুলিংয়ের কারণে সীসা সালফেট স্ফটিক গঠনে বাধা দেয়, তবে স্থিতিশীল হেডলাইটের রঙের তাপমাত্রা এবং ইগনিশন কয়েলের ধ্রুবক ইগনিশন শক্তিও নিশ্চিত করে। ব্যবহারিক প্রয়োগে, এই ভোল্টেজ স্থিরকরণ ফাংশনটি লাইট বাল্বগুলির পরিষেবা জীবনকে তিন গুণেরও বেশি বাড়িয়ে দিতে পারে এবং স্পার্ক প্লাগ ইগনিশনের সাফল্যের হার 99.8% এ বাড়ানো যেতে পারে।

এই উপাদানটি সরাসরি ব্যাটারি লাইফ (যেমন YTX9-BS ব্যাটারির চার্জিং এবং ডিসচার্জিং সুরক্ষা) এবং আলো এবং ইগনিশন সিস্টেমের স্থায়িত্বকে প্রভাবিত করে এবং ছোট স্থানচ্যুতি স্কুটারগুলির একটি প্রধান বৈদ্যুতিক উপাদান। এর কার্যকারিতা গাড়ির বৈদ্যুতিক সিস্টেমের স্থায়িত্বকে সরাসরি প্রভাবিত করে - উচ্চ-মানের রেকটিফায়ারগুলি ব্যাটারি চক্রের সংখ্যা 40% বৃদ্ধি করতে পারে এবং অস্বাভাবিক ভোল্টেজের কারণে ইলেকট্রনিক ব্যর্থতার ঘটনা 65% এর বেশি কমাতে পারে।

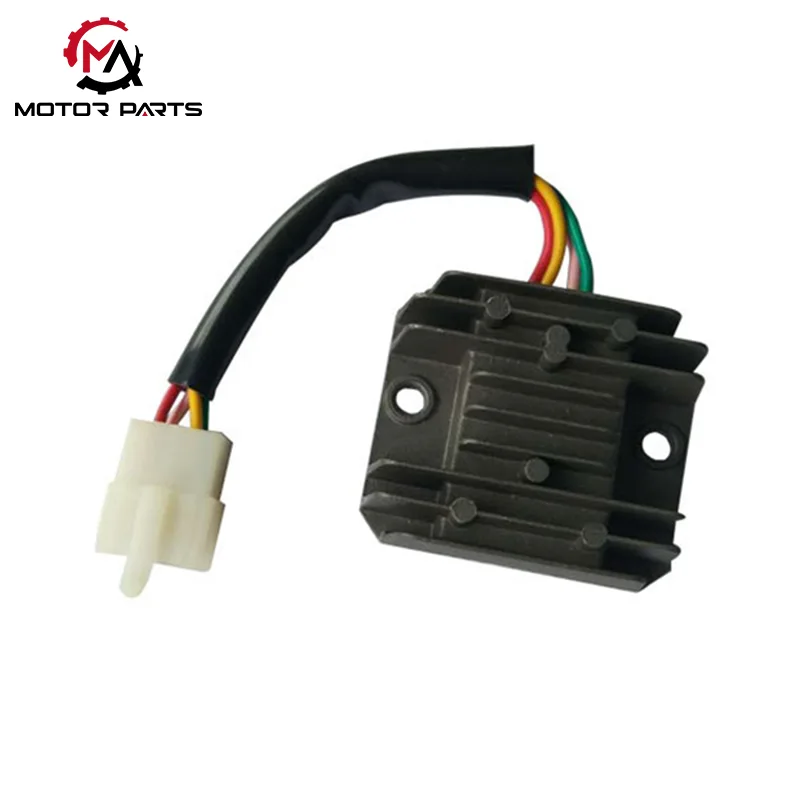

GY6 125 রেকটিফায়ার 4-তারের একক-ফেজ টাইপ (বেসিক মডেল)

কাঠামোগত বৈশিষ্ট্য: একটি 4-তারের 4-পিন ডিজাইন গ্রহণ করা, এতে 2টি AC ইনপুট লাইন (হলুদ/গোলাপী বা সাদা/হলুদ), 1 DC আউটপুট লাইন (লাল), এবং 1টি গ্রাউন্ডিং তার (সবুজ), তাপ সিঙ্ক সহ একটি কাস্ট অ্যালুমিনিয়াম বাক্সে সিল করা এবং ইপোক্সি মোর রজন প্রতিরোধ করার জন্য সিল করা রয়েছে।

ভোল্টেজ স্থিতিশীলকরণ নীতি: শর্ট সার্কিট ক্লিপিং ভোল্টেজ স্থিতিশীলকরণ প্রযুক্তি গৃহীত হয়। যখন ভোল্টেজ মান অতিক্রম করে, ভোল্টেজ শর্ট-সার্কিট ফুটো দ্বারা নিয়ন্ত্রিত হয়। গঠন সহজ, খরচ কম, এবং এটি মৌলিক GY6 125 মডেলের জন্য উপযুক্ত (যেমন সাধারণ স্কুটার)।

মূল পরামিতি: AC ইনপুট ভোল্টেজ 20-60V, চার্জিং আউটপুট বর্তমান 0-4A, অপারেটিং তাপমাত্রা পরিসীমা -20 ° C থেকে 60 ° C।

দৈনিক রক্ষণাবেক্ষণ নিষিদ্ধ

ব্যাটারি ছাড়া রেকটিফায়ার ব্যবহার করা নিষিদ্ধ, অন্যথায় উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জাম ভেঙে ফেলবে;

দীর্ঘায়িত অলসতা এড়াতে নিয়মিত তাপ সিঙ্কের ধুলো পরিষ্কার করুন (যা অতিরিক্ত চার্জিং লোডের কারণ হতে পারে);

এলইডি হেডলাইট এবং অন্যান্য সরঞ্জাম পুনরুদ্ধার করার সময়, ওভারলোড ক্ষতি প্রতিরোধ করার জন্য একটি বড় আউটপুট কারেন্ট (≥ 6A) সহ একটি সংশোধনকারী নির্বাচন করা উচিত।

পণ্য পরামিতি:

ম্যাক্স ট্রেডিং দ্বারা উত্পাদিত রেকটিফায়ারগুলির সুবিধাগুলি কী কী?

ভোল্টেজ স্থায়িত্ব: ক্লোজড-লুপ ফিডব্যাক কন্ট্রোল প্রযুক্তি ব্যবহার করে, আউটপুট ভোল্টেজ সঠিকভাবে 13.8V~14.4V এর স্বাস্থ্যকর পরিসরের মধ্যে লক করা হয়, ব্যাটারি ওভারচার্জিং এবং বুলগিং এড়ানো, শুধুমাত্র ± 0.2V এর প্রকৃত ওঠানামা সহ;

স্থিতিশীল বর্তমান: ওভারকারেন্ট সুরক্ষা সার্কিটে নির্মিত, উচ্চ লোড পরিস্থিতির জন্য উপযুক্ত যেখানে হেডলাইট এবং জিপিএস উভয়ই একই সাথে চালু থাকে। 18A এর রেট করা বর্তমান বেশিরভাগ পরিবর্তনের প্রয়োজন মেটাতে পারে;

স্থিতিশীল তাপ অপচয়: অ্যালুমিনিয়াম খাদ পাখনার নকশা তাপ অপচয়ের দক্ষতাকে 60% দ্বারা উন্নত করে, এবং 45 ℃ পরিবেশে 3 ঘন্টা একটানা অপারেশন করার পরে শেলটি কেবলমাত্র 48 ℃ তে পৌঁছায়, যা 70 ℃ এর নিরাপত্তা থ্রেশহোল্ডের অনেক নীচে।

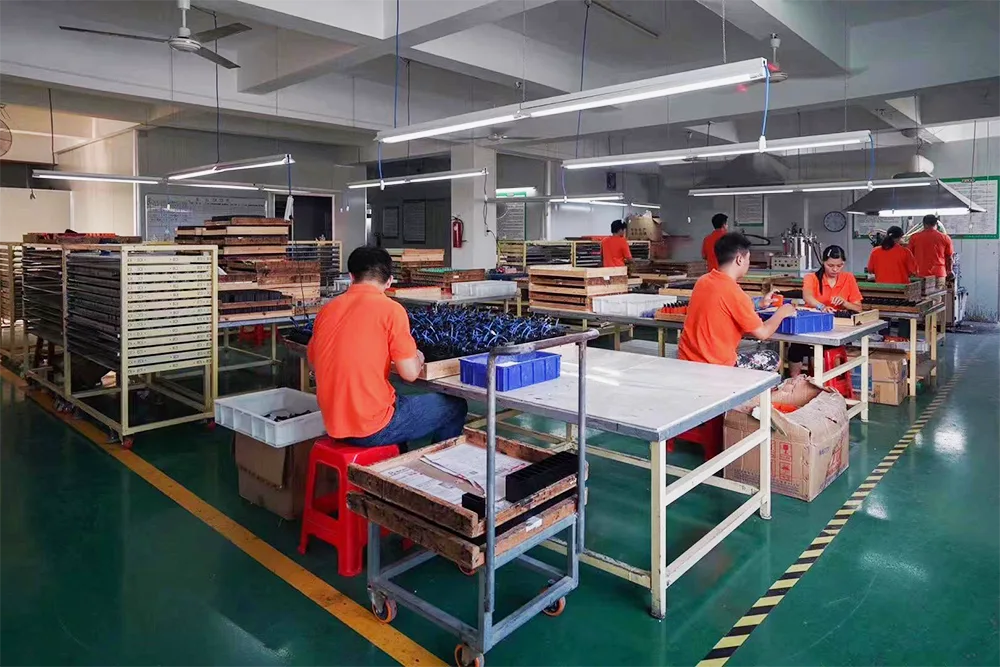

আমাদের কারখানা
